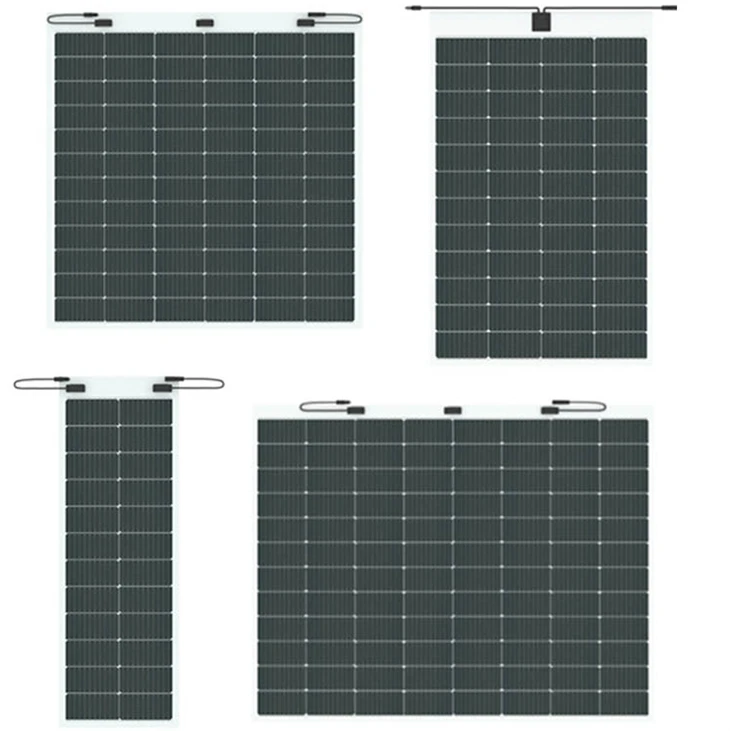

Обзор продукта и системная интеграция
Наши легкие гибкие солнечные модули созданы для работы в условиях-автономной сети и для установки на коммерческих крышах с ограниченным весом-. Эти панели, изготовленные из моно-кремниевых элементов класса А и с передней герметизацией из высококачественного ETFE, устраняют структурные ограничения традиционных алюминиевых рам и тяжелого закаленного стекла. Являясь прямым поставщиком и производителем в Китае, мы поддерживаем обширное производство OEM/ODM. Системные интеграторы и подрядчики EPC могут указать индивидуальные напряжения, точные размеры модулей, конкретное расположение втулок и оптимизированную длину кабелей в соответствии с запатентованными структурными конструкциями. Эти модули изначально поддерживают последовательные и параллельные массивы, работая напрямую со стандартными-контроллерами заряда MPPT и гибридными инверторами в архитектурах 12 В, 24 В и 48 В.
Материальные и технические характеристики
| Название продукта |
Легкий гибкий солнечный модуль TOPCON из кристаллического кремния по индивидуальному заказу |
| Тип аккумуляторной батареи |
ТОПКОН |
|
Масса |
2,9 кг/㎡ |
|
Задняя пластина |
Белый/черный |
|
Разъем |
Совместимость с MC4 |
|
Распределительная коробка |
IP68 |
Контроль качества и глобальные стандарты
Стабильность производства поддерживается благодаря строгому многоэтапному протоколу-контроля качества. Каждый легкий гибкий солнечный модуль проходит 100% двойное электролюминесцентное тестирование (EL) до и после ламинирования, чтобы точно выявить и устранить скрытые микро-трещины или дефекты ячеек. Наше производство соответствует системе менеджмента качества ISO9001:2015. Все модули соответствуют стандартным параметрам тестирования IEC61215 и IEC61730, гарантируя высокую производительность при экстремальных колебаниях температуры и тяжелых механических нагрузках. Сертификация продукции включает TUV, CE и RoHS, полностью подтверждающую глобальную оптовую дистрибуцию и соответствие проекту EPC.
Подробная информация о продукте
Сборочный чертеж легкого гибкого солнечного модуля. Инженерные чертежи.(Единица измерения: мм)
*Длина: ±2 мм Ширина: ±2 мм
Электрические параметры производительности(При стандартных условиях испытаний)
|
Модель |
Легкая солнечная панель мощностью 435 Вт |
Легкая солнечная панель мощностью 440 Вт |
Легкая солнечная панель мощностью 445 Вт |
Легкая солнечная панель мощностью 450 Вт |
||||
|
Условия испытаний |
НТЦ |
НОКТ |
НТЦ |
НОКТ |
НТЦ |
НОКТ |
НТЦ |
НОКТ |
|
Пиковая мощность [Вт] |
375 |
300 |
280 |
224 |
186 |
149.2 |
91 |
72.8 |
|
Допуск мощности [Вт] |
0~3W |
/ |
0~5W |
/ |
0~3W |
/ |
0~3W |
/ |
|
Пиковое напряжение [В] |
30.22 |
29.94 |
45.29 |
44.53 |
30.19 |
29.37 |
15.06 |
14.47 |
|
Пиковый ток [А] |
12.41 |
10.02 |
6.19 |
5.12 |
6.19 |
5.08 |
6.09 |
5.03 |
|
Напряжение разомкнутой-цепи [В] |
35.39 |
33.62 |
53.05 |
50.41 |
35.36 |
34.01 |
17.65 |
16.77 |
|
Ток короткого-замыкания [А] |
12.99 |
10.52 |
6.48 |
5.25 |
6.45 |
5.22 |
6.44 |
5.19 |
|
Размер [мм] |
1514*1200 |
1146*1200 |
1200*778 |
1200*410 |
||||
|
|
||||||||||||
* STC (стандартные условия испытаний): интенсивность излучения=1000 Вт/м², температура элемента=25 градусов, AM=1.5, ошибка теста ±3 %.
*NMOT (номинальные условия рабочей температуры): интенсивность излучения=800 Вт/м², температура окружающей среды=20 градусов, утро=1.5, скорость ветра=1 м/с.
Безопасность упаковки и логистики
Мы внедряем экспортную-упаковку, предназначенную специально для гибких фотоэлектрических модулей, чтобы предотвратить физическую деформацию во время международных морских перевозок. Панели прослоены анти-пеной EPE и упакованы в очень жесткие, сверхпрочные-коробки из гофрированного картона. При оптовых поставках картонные коробки плотно закрепляются на усиленных деревянных поддонах, обернутых промышленной стрейч-пленкой с жесткими-угловыми защитными краями. Такая конфигурация штабелирования сводит к минимуму механическое напряжение, обеспечивая 100% целостность поверхности ETFE и кремниевых элементов по прибытии на ваш склад или на объект.
Срок поставки
|
Количество (шт.) |
1-20000 |
＞20000 |
|
Срок выполнения (дней) |
15 |
Возможен торг |
Услуги
Как производитель солнечных панелей, мы предлагаем комплексную настройку, настройку дизайна и настройку образцов.
15-летняя гарантия на материалы и качество изготовления.
30-летняя гарантия на линейную мощность
Типичные сценарии применения
Типичные сценарии применения
Выберите план, который подходит вам лучше всего.
Вес-Ограниченная архитектура
Тонкие-металлические коммерческие крыши, мембранные конструкции и модульные дома.
01
Мобильная энергетика
Дома на колесах, фургоны, грузовики с едой и рефрижераторы.
02
Морская среда
Палубы яхт, буи и береговые автономные-сетевые сооружения (требуется устойчивость к коррозии в соляном тумане).
03
Удаленная инфраструктура
Базовые станции телекоммуникаций, камеры удаленного мониторинга и сельскохозяйственные солнечные ирригационные системы.
04
Часто задаваемые вопросы
Как этот легкий и гибкий солнечный модуль интегрируется с существующими автономными сетевыми инверторами на 48 В-?
Наши гибкие модули оснащены стандартизированными разъемами,-совместимыми с MC4, и встроенными-обходными диодами, поддерживающими несколько последовательных и параллельных конфигураций. Они изначально адаптируются к контроллерам заряда MPPT с напряжением 12, 24 или 48 В, обеспечивая точное соответствие напряжения для автономных, морских и удаленных телекоммуникационных систем.
Какова скорость линейного снижения мощности поверхности ETFE в течение 15-летнего гарантийного периода?
Мы гарантируем, что снижение мощности в течение первого-года составит менее 2 %, а в дальнейшем ежегодное затухание строго контролируется на уровне не более 0,55 %. Герметизация промышленного-класса ETFE устойчива к соляному туману и постоянному ультрафиолетовому излучению, сохраняя более 85 % номинальной выходной мощности в течение пятнадцатого года эксплуатации.
Может ли китайская фабрика настроить размеры и размещение распределительной коробки для оптовых заказов?
Да, как прямой производитель, мы осуществляем глубокие OEM-модификации. Для оптовых заказов, превышающих 100 единиц, наша команда инженеров корректирует размеры панелей, структурную схему, расположение втулок и длину кабелей в течение 15 дней в соответствии с вашей конкретной поверхностью установки и требованиями к проводке.
Запросить оптовые цены и поддержку OEM
Запросите точную схему подключения системы и оптовую стоимость проекта в течение 24 часов. Партийные образцы OEM доступны для заводского тестирования качества и структурной проверки. Свяжитесь с нашей глобальной командой по закупкам напрямую.
